MV Straight Joints GTSIS1
MV Straight Joints GTSIS1
Heat-shrink MV shield break straight joints for unarmored single core polymeric cables with Cu wire or tape screen. Up to 20,8/36 (42) kV.
Read more24GTSIS1.1000W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 630 ... 1000 mm²
- Diameter over insulation, range: 36 ... 56 mm
- Length: 1200 mm
- Maximum outer diameter: 70.0 mm
- Minimum outer diameter: 44.0 mm
- Rated Voltage Uo/U (Um): 12 / 20 (24) kV
24GTSIS1.240W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 70 ... 240 mm²
- Diameter over insulation, range: 20 ... 36 mm
- Length: 750 mm
- Maximum outer diameter: 48.0 mm
- Minimum outer diameter: 26.0 mm
- Rated Voltage Uo/U (Um): 12 / 20 (24) kV
24GTSIS1.300W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 95 ... 300 mm²
- Diameter over insulation, range: 22 ... 38 mm
- Length: 750 mm
- Maximum outer diameter: 52.0 mm
- Minimum outer diameter: 28.0 mm
- Rated Voltage Uo/U (Um): 12 / 20 (24) kV
24GTSIS1.400W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 185 ... 400 mm²
- Diameter over insulation, range: 24 ... 40 mm
- Length: 1000 mm
- Maximum outer diameter: 54.0 mm
- Minimum outer diameter: 32.0 mm
- Rated Voltage Uo/U (Um): 12 / 20 (24) kV
24GTSIS1.630W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 400 ... 630 mm²
- Diameter over insulation, range: 30 ... 46 mm
- Length: 1000 mm
- Maximum outer diameter: 60.0 mm
- Minimum outer diameter: 38.0 mm
- Rated Voltage Uo/U (Um): 12 / 20 (24) kV
24GTSIS1.95W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 25 ... 95 mm²
- Diameter over insulation, range: 18 ... 28 mm
- Length: 750 mm
- Maximum outer diameter: 40.0 mm
- Minimum outer diameter: 24.0 mm
- Rated Voltage Uo/U (Um): 12 / 20 (24) kV
36GTSIS1.1000W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 630 ... 1000 mm²
- Diameter over insulation, range: 42 ... 60 mm
- Length: 1000 mm
- Maximum outer diameter: 76.0 mm
- Minimum outer diameter: 48.0 mm
- Rated Voltage Uo/U (Um): 18 / 30 (36) kV
36GTSIS1.240W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 70 ... 240 mm²
- Diameter over insulation, range: 22 ... 38 mm
- Length: 1000 mm
- Maximum outer diameter: 52.0 mm
- Minimum outer diameter: 30.0 mm
- Rated Voltage Uo/U (Um): 18 / 30 (36) kV
36GTSIS1.300W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 95 ... 300 mm²
- Diameter over insulation, range: 24 ... 42 mm
- Length: 1000 mm
- Maximum outer diameter: 54.0 mm
- Minimum outer diameter: 34.0 mm
- Rated Voltage Uo/U (Um): 18 / 30 (36) kV
36GTSIS1.400W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 185 ... 400 mm²
- Diameter over insulation, range: 28 ... 46 mm
- Length: 1000 mm
- Maximum outer diameter: 60.0 mm
- Minimum outer diameter: 38.0 mm
- Rated Voltage Uo/U (Um): 18 / 30 (36) kV
36GTSIS1.630W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 400 ... 630 mm²
- Diameter over insulation, range: 32 ... 52 mm
- Length: 1200 mm
- Maximum outer diameter: 66.0 mm
- Minimum outer diameter: 44.0 mm
- Rated Voltage Uo/U (Um): 18 / 30 (36) kV
36GTSIS1.95W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 25 ... 95 mm²
- Diameter over insulation, range: 20 ... 32 mm
- Length: 750 mm
- Maximum outer diameter: 44.0 mm
- Minimum outer diameter: 34.0 mm
- Rated Voltage Uo/U (Um): 18 / 30 (36) kV
42GTSIS1.1000W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 630 ... 1000 mm²
- Diameter over insulation, range: 44 ... 62 mm
- Length: 1200 mm
- Maximum outer diameter: 78.0 mm
- Minimum outer diameter: 50.0 mm
- Rated Voltage Uo/U (Um): 20 / 35 (42) kV
42GTSIS1.240W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 70 ... 240 mm²
- Diameter over insulation, range: 26 ... 42 mm
- Length: 1000 mm
- Maximum outer diameter: 54.0 mm
- Minimum outer diameter: 38.0 mm
- Rated Voltage Uo/U (Um): 20 / 35 (42) kV
42GTSIS1.300W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 95 ... 300 mm²
- Diameter over insulation, range: 28 ... 46 mm
- Length: 1000 mm
- Maximum outer diameter: 60.0 mm
- Minimum outer diameter: 40.0 mm
- Rated Voltage Uo/U (Um): 20 / 35 (42) kV
42GTSIS1.400W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 185 ... 400 mm²
- Diameter over insulation, range: 32 ... 48 mm
- Length: 1000 mm
- Maximum outer diameter: 64.0 mm
- Minimum outer diameter: 42.0 mm
- Rated Voltage Uo/U (Um): 20 / 35 (42) kV
42GTSIS1.630W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 400 ... 630 mm²
- Diameter over insulation, range: 34 ... 56 mm
- Length: 1200 mm
- Maximum outer diameter: 68.0 mm
- Minimum outer diameter: 46.0 mm
- Rated Voltage Uo/U (Um): 20 / 35 (42) kV
42GTSIS1.95W
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 25 ... 95 mm²
- Diameter over insulation, range: 20 ... 34 mm
- Length: 750 mm
- Maximum outer diameter: 50.0 mm
- Minimum outer diameter: 34.0 mm
- Rated Voltage Uo/U (Um): 20 / 35 (42) kV
Description
Description
Standards
-
ProductIEC 60502-4
-
TestCENELEC HD 629.1
Application
GTSIS1 heat-shrink shield break straight joints are designed for unarmored, plastic insulated cables with Cu wire or Cu tape screen, to accommodate either crimped or mechanical connectors.
Nexans GTSIS provide screen interruption in the joint in order to separate earthing system networks (AC 20kV - impulse 70kV).
It can be supplied with single (GTSIS “L”) or double (GTSIS “L2”) earthing exits to allow screen transposition and cross bonding.
Technical characteristics
Along each section, a standing voltage is induced. In ideal cross-bonding systems the three section lengths are equal, so that no residual voltage occurs and thus no screen current flows.
GTSIS W type for CWS cables.
GTSIS AW type for CTS cables.
GTSIS FC type for Al foil screen cables.
MC types are supplied with GPH® mechanical connectors.
The outer sheath is restored with heavy wall adhesive lined tubing.

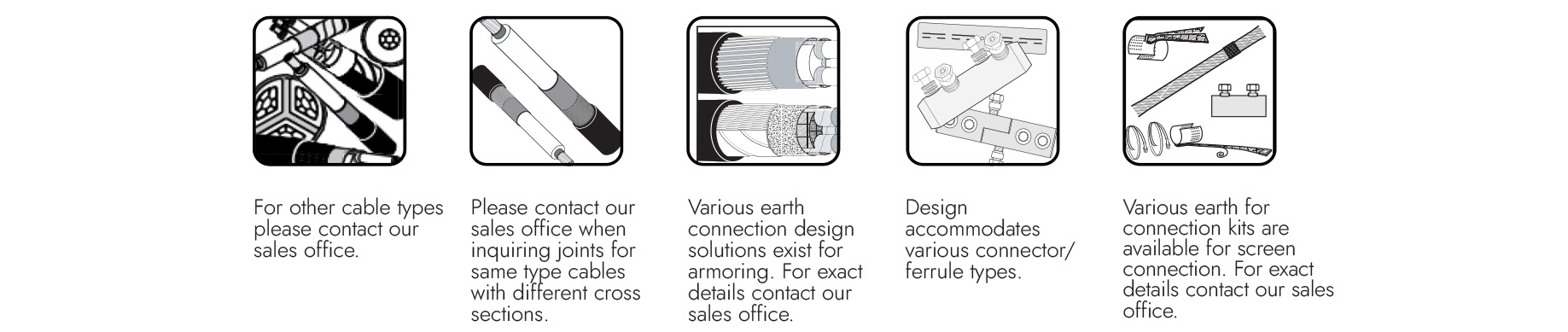

Recommandations GTSIS1
Characteristics
Characteristics
Construction characteristics
Construction characteristics
Usage characteristics
Usage characteristics
Resources
Resources
Selling & delivery Information
The range presented in this page is a broad picture of all the products. For more detailed information about product characteristics, please reach for your local customer service.
