MV Repair Joints JTSR1 W (CS)
MV Repair Joints JTSR1 W (CS)
Heat-shrink MV repair joints for unarmored single core polymeric cables with Cu wire or tape screen. Up to 20.8/36 (42) kV.
Read more24JTSR1.240W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 70 ... 240 mm²
- Diameter over insulation, range: 20 ... 36 mm
- Length: 1300 mm
- Maximum outer diameter: 48.0 mm
- Minimum outer diameter: 26.0 mm
- Rated Voltage Uo/U (Um): 12 / 20 (24) kV
24JTSR1.300W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 95 ... 300 mm²
- Diameter over insulation, range: 22 ... 38 mm
- Length: 1300 mm
- Maximum outer diameter: 52.0 mm
- Minimum outer diameter: 28.0 mm
- Rated Voltage Uo/U (Um): 12 / 20 (24) kV
24JTSR1.400W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 185 ... 400 mm²
- Diameter over insulation, range: 24 ... 40 mm
- Length: 1300 mm
- Maximum outer diameter: 54.0 mm
- Minimum outer diameter: 32.0 mm
- Rated Voltage Uo/U (Um): 12 / 20 (24) kV
24JTSR1.630W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 400 ... 630 mm²
- Diameter over insulation, range: 30 ... 46 mm
- Length: 1300 mm
- Maximum outer diameter: 60.0 mm
- Minimum outer diameter: 38.0 mm
- Rated Voltage Uo/U (Um): 12 / 20 (24) kV
36JTSR1.240W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 70 ... 240 mm²
- Diameter over insulation, range: 22 ... 38 mm
- Length: 1500 mm
- Maximum outer diameter: 52.0 mm
- Minimum outer diameter: 34.0 mm
- Rated Voltage Uo/U (Um): 18 / 30 (36) kV
36JTSR1.300W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 95 ... 300 mm²
- Diameter over insulation, range: 24 ... 42 mm
- Length: 1500 mm
- Maximum outer diameter: 54.0 mm
- Minimum outer diameter: 34.0 mm
- Rated Voltage Uo/U (Um): 18 / 30 (36) kV
36JTSR1.400W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 185 ... 400 mm²
- Diameter over insulation, range: 28 ... 46 mm
- Length: 1500 mm
- Maximum outer diameter: 60.0 mm
- Minimum outer diameter: 38.0 mm
- Rated Voltage Uo/U (Um): 18 / 30 (36) kV
36JTSR1.630W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 400 ... 630 mm²
- Diameter over insulation, range: 32 ... 52 mm
- Length: 1500 mm
- Maximum outer diameter: 66.0 mm
- Minimum outer diameter: 44.0 mm
- Rated Voltage Uo/U (Um): 18 / 30 (36) kV
42JTSR1.240W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 70 ... 240 mm²
- Diameter over insulation, range: 26 ... 42 mm
- Length: 1500 mm
- Maximum outer diameter: 54.0 mm
- Minimum outer diameter: 38.0 mm
- Rated Voltage Uo/U (Um): 20 / 35 (42) kV
42JTSR1.300W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 95 ... 300 mm²
- Diameter over insulation, range: 28 ... 46 mm
- Length: 1500 mm
- Maximum outer diameter: 60.0 mm
- Minimum outer diameter: 40.0 mm
- Rated Voltage Uo/U (Um): 20 / 35 (42) kV
42JTSR1.400W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 185 ... 400 mm²
- Diameter over insulation, range: 32 ... 48 mm
- Length: 1500 mm
- Maximum outer diameter: 64.0 mm
- Minimum outer diameter: 42.0 mm
- Rated Voltage Uo/U (Um): 20 / 35 (42) kV
42JTSR1.630W (CS)
Nexans ref.
- Packaging: Unit
- Conductor cross-section, range: 400 ... 630 mm²
- Diameter over insulation, range: 34 ... 56 mm
- Length: 1500 mm
- Maximum outer diameter: 68.0 mm
- Minimum outer diameter: 46.0 mm
- Rated Voltage Uo/U (Um): 20 / 35 (42) kV
Description
Description
Standards
-
ProductIEC 60502-4
-
TestCENELEC HD 629.1
Application
JTSR1 heat-shrink repair joints are designed for unarmored, plastic insulated cables with Cu wire or Cu/Al tape screen, to be used to fix MV cables in which a dielectrical/mechanical damage occurred.
Technical characteristics
The Nexans “TRIPLE GT125” is an integrated stress control field, insulating and conductive tube, which can withstand high voltage applications up to 24kV and 400 mm² .
From 400 up to 630 mm² and 36/42 kV a double dual layer tube is used.
The joints JTSR are supplied with GPH® mechanical repair connectors (L = 440 mm).
JTSR1 W (CS) type for CWS/CTS cables.
JTSR1 FC type for Al foil screen cables.
The outer sheath is restored with heavy wall adhesive lined tubing.

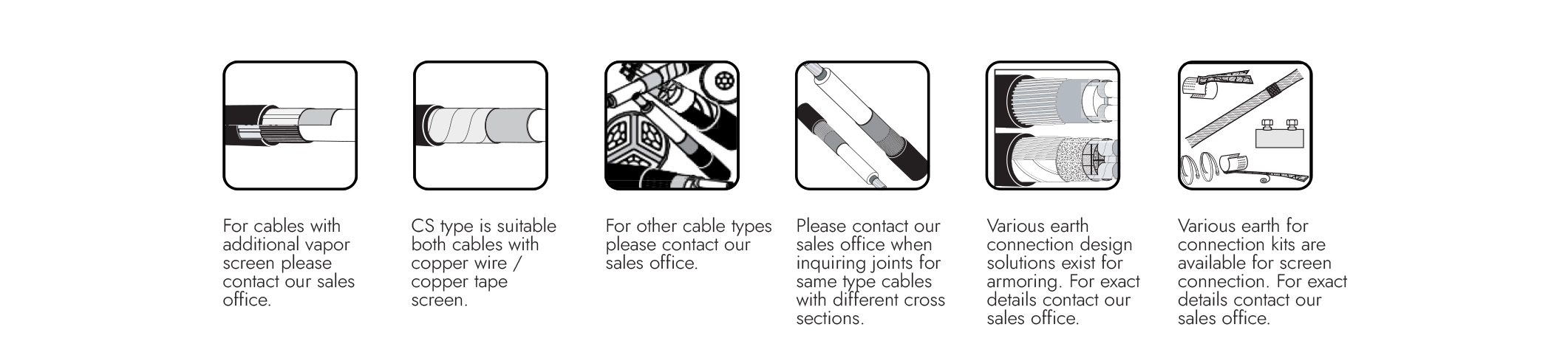

Recommandations JTSR1 W (CS)
Characteristics
Characteristics
Construction characteristics
Construction characteristics
Usage characteristics
Usage characteristics
Resources
Resources
Selling & delivery Information
The range presented in this page is a broad picture of all the products. For more detailed information about product characteristics, please reach for your local customer service.
